今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

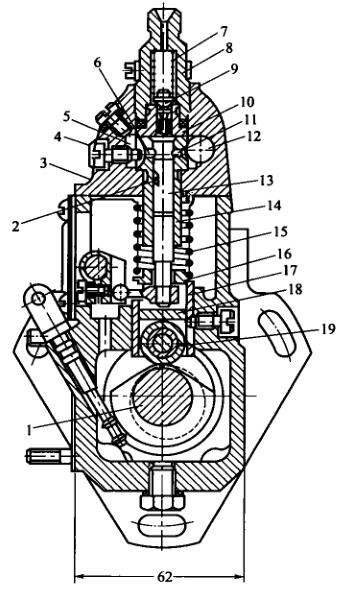

   I号喷油泵的分泵构造图

1-直流电石油管道管线管接线头; 2-很油阀; 3-很油高压闸阀; 4,14-进油螺栓; 5-套简; 6-轴向液压泵泵; 7-轴向液压泵泵气压簧; 8-油门支撑杆;  9-调结臂; 10-凸轮轴轴; 11-特定接盘; 12-石油管道管线泵反力轮; 13-石油管道管线泵; 15-放油螺塞; 16-手液压油泵;  17-驱动器盘; 18-从动盘; 19-罩壳; 20-滑套; 21-变动气压簧; 22-加油量变动螺栓; 23-怠速定位螺栓; 24-高速收费站定位螺栓; 25-变频变速手柄; 26-变频变速气压簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚轴体总程的其主要功能是可以保障提供的油开启时时的明确性，这对多缸柴油密度机某种程度，更可以保障各缸提供的油时时的不一样性。起可以保障能力的身体部位是滚轴底端到調整垫板上水平面的非常H。当喷液压油泵气缸轴蜗轮与曲轴蜗轮相对于地方特定时，H越大，齿轮泵倒闭进油孔的时时尽早，提供的油开启时时也尽早。否则，H越小，提供的油开启时时越超时。但是要要根据的设计和实验设计定下靠谱的滚轴体本职工作非常H，以可以保障提供的油开启时时的明确性。

1-凸轮机构轴; 2-齿轮泵斜槽; 3-泵盖; 4-分析螺母; 5-回油道; 6-回油孔; 7-很油阀板压簧片; 8-很油阀紧座;  9-很油阀; 10-很油阀门法兰; 11-进油孔; 12-进油道; 13-齿轮泵; 14-齿轮泵套简;  15一齿轮泵板压簧片; 16-板压簧片座; 17-挺柱体:; 18-垫铁; 19-滑动

  在多缸机，各分泵的H值应一样 。改变垫铁在喷油阀量产时均已调好，不能不随处对调。垫铁是用耐磨性能原材料而成齐头并进行热整理以加快光洁度，往往采用中不容易磨花。如长时段采用后磨花较多，可换面采用。

  喷助力泵泵体分前后左右二个分，喷助力泵上体使用在安裝注塞泵偶件及油多阀偶件，私处使用在安裝气缸轴、压轮体和输助力泵等。泵体前侧太平洋沿岸还有检视窗孔，是为了检查报告和设定提供的加油量。下处有检视液压油面的检视孔。喷助力泵上体有一条什么油道，与各注塞泵套筒在外面的环状油槽共通。环状油槽则与注塞泵套筒上的进、回油孔共通。由输助力泵供来的低电压油根据进液压管金属线接头进来油道中。油道中的柴油车密度机发动机压强由装在回液压管金属线接头内的回油阀调整，一符合要求保证在5～10kPa依据内。汽压过低，在注塞泵下行带宽时，柴油车密度机发动机难以速度快根据进油孔进来注塞泵上端油腔。当加油量量过大而使汽压增加时，剩下的柴油车密度机发动机会顶开回油阀流进柴油车密度机发动机细滤器中。
